چطور پروژهٔ چاه ارت را ثبت کنم؟
ثبت پروژه در ایزیاکیپ رایگان است و چند دقیقه بیشتر وقت نمیگیرد. کافی است بنویسید ملک شما چیست (مسکونی، تجاری یا کارگاه)، هدفتان چیست (پایانکار، تاییدیه اماکن یا حفاظت تجهیزات) و اگر میدانید، یک جمله هم دربارهٔ فضای موجود برای حفاری و جنس خاک اضافه کنید. بعد از ثبت، مجریان تاییدشدهٔ همین تخصص پروژه را میبینند و پیشنهاد قیمت و روش اجرا برایتان میفرستند؛ هر پیشنهاد که رسید، همانجا در پنل خودتان قابل مشاهده و مقایسه است.
پیشنهادها را چطور مقایسه کنم؟
فقط به عدد پایانی نگاه نکنید. پیشنهادی ارزشمند است که روش اجرا (چاه سنتی، راد یا اصلاح همبندی)، جنس مصالح، نوع اتصالها و مهمتر از همه، تست نهایی با دستگاه کالیبره و ارائهٔ گزارش را شفاف نوشته باشد. هزینه را به تفکیک «حفاری و اجرا»، «مصالح» و «تست و گزارش» بخواهید تا مقایسه واقعی شود؛ پیشنهادی که تست و گزارش ندارد، عملاً ناقص است.
قبل از شروع کار چه بپرسم؟
- چه روشی برای ملک من مناسب است و چرا؟
- مقاومت زمین را با چه دستگاهی اندازه میگیرید و گزارش برای کدام مرجع تنظیم میشود؟
- از چه مصالحی (صفحه، سیم، مواد کاهنده) استفاده میکنید و اتصالها چگونه انجام میشود؟
- برای پایداری مقاومت در سالهای بعد چه نگهداریای لازم است و آیا تست دورهای هم ارائه میدهید؟
دربارهٔ خدمت
چاه ارت قلب سیستم ارتینگ ساختمان است؛ جریانهای خطا و صاعقه را به زمین میفرستد تا برقگرفتگی و آسیب تجهیزات رخ ندهد، و گزارش تست آن برای پایانکار و تاییدیه بسیاری از اماکن لازم است. هزینهٔ اجرای آن عدد ثابتی ندارد و به جنس خاک، روش اجرا و عمق بستگی دارد — در این صفحه مراحل اجرا، عوامل هزینه و راه گرفتن پیشنهاد از چند مجری معتبر را میبینید.
کدام ساختمانها و کسبوکارها به چاه ارت نیاز دارند؟
فهرست نیازمندان چاه ارت طولانیتر از چیزی است که معمولاً تصور میشود؛ از ساختمان مسکونی نوساز که برای پایانکار باید سیستم برقش تایید شود، تا مغازهای که برای مجوز کسب به تاییدیه اماکن نیاز دارد. رایجترین گروهها اینها هستند:
اگر مطمئن نیستید ملک شما مشمول کدام الزام است، مرجعی که از شما تاییدیه خواسته — شهرداری و ناظر برق، اداره کار یا اماکن — ملاک است؛ یک مجری باتجربه هم میتواند در همان بازدید اول تکلیف را روشن کند.
مراحل اجرای چاه ارت تا صدور تاییدیه
مسیر اجرا در بیشتر پروژهها همین شش مرحله است و کیفیت نتیجه، بیش از هر چیز به دو مرحلهٔ اول و آخر — انتخاب درست روش و تست مستند — بستگی دارد:
اگر هدف شما تاییدیه است، از همان ابتدا به مجری بگویید گزارش برای کدام مرجع لازم است؛ قالب گزارش ناظر برق با گزارش اداره کار یا اماکن یکی نیست و روشنبودن این موضوع از دوبارهکاری جلوگیری میکند. این نکته بهخصوص برای کسبوکارهایی مهم است که تاییدیه را با مهلت زمانی میخواهند و فرصت آزمون و خطا ندارند.
انواع روشهای اجرای سیستم ارت
هیچ روشِ همیشهدرستی وجود ندارد؛ انتخاب درست تابع جنس خاک، فضای ملک و حد مقاومتی است که مرجع تاییدکننده میخواهد:
چاه ارت سنتی (صفحهای)
روش شناختهشدهٔ قدیمی: چاهی نسبتاً عمیق حفر میشود، صفحهٔ مسی در عمق نصب و اطراف آن با بنتونیت پر میشود. جایی که فضای حفاری هست و خاکِ عمق نمدار است، نتیجهٔ پایداری میدهد؛ در عوض حفاری و مصالح بیشتری میخواهد.
راد ارت (الکترود کوبشی)
میلههای مسی یا مساندود با دستگاه در زمین کوبیده میشوند. اجرا سریعتر و کمتخریبتر است و برای حیاطهای کوچک و اماکن شهری انتخاب رایجی است؛ اگر خاک سخت یا خشک باشد، ممکن است چند راد موازی لازم شود تا مقاومت به حد مطلوب برسد.
ارت فونداسیون و همبندی
در ساختمانهای در حال ساخت میتوان الکترود را همزمان با اجرای فونداسیون در بتن قرار داد و همهٔ بخشهای فلزی را همبند کرد. وقتی از ابتدا در برنامه باشد، این روش اقتصادیترین حالت است — نمونهٔ روشنِ این قاعده که اجرای ارت را نباید به آخر کار انداخت.
در عمل، مجری باتجربه گاهی ترکیبی از این روشها را پیشنهاد میدهد؛ مثلاً چند راد موازی همراه با اصلاح همبندی تابلو. مهم این است که انتخاب روش با اندازهگیری و شناخت خاک انجام شود، نه صرفاً بر اساس عادت. اگر پیشنهادهایی که میگیرید روشهای متفاوتی داشتند، تعجب نکنید؛ دلیل هر انتخاب را بپرسید و پاسخ فنی را ملاک مقایسه بگذارید.
چه چیزی هزینهٔ اجرای چاه ارت را تعیین میکند؟
قیمتگیری تلفنی برای چاه ارت تقریباً همیشه گمراهکننده است، چون مهمترین متغیرها — جنس خاک و عمق لازم — پشت تلفن دیده نمیشوند. به همین دلیل برای «هزینهٔ چاه ارت» هیچ عدد ثابتی نمیتوان گفت و هر یک از این عوامل برآورد را بالا و پایین میکند:
- جنس و رطوبت خاک: خاک نمدار رسانای خوبی است و کار را ساده میکند؛ خاک سنگلاخی یا خشک یعنی حفاری سختتر، عمق بیشتر یا الکترودهای اضافه.
- روش اجرا: چاه سنتی حفاری و مصالح بیشتری میخواهد و راد کوبشی معمولاً جمعوجورتر است؛ ولی انتخاب را شرایط خاک تعیین میکند، نه فقط بودجه.
- عمق و تعداد الکترودها: هرچه رسیدن به مقاومت مطلوب دشوارتر باشد، متراژ حفاری یا تعداد رادها — و در نتیجه هزینه — بیشتر میشود.
- جنس مصالح و نوع اتصال: صفحه و سیم مسی استاندارد، جوش احتراقی و مواد کاهندهٔ مرغوب گرانتر از اجناس متفرقهاند، ولی عمر چاه و پایداری مقاومت را میخرند.
- فاصله تا تابلوی برق: طول مسیر سیم ارت و سختی مسیرکشی داخل ساختمان، روی هزینهٔ اجرا اثر مستقیم دارد.
- گزارش و تاییدیه رسمی: تست با دستگاه کالیبره و تنظیم گزارش برای مرجع موردنظر بخشی از شرح کار است و باید در پیشنهاد قیمت دیده شود.
راه واقعبینانه برای رسیدن به عدد، مقایسهٔ چند پیشنهاد برای شرایط خودِ ملک شماست: پروژهٔ چاه ارت خود را رایگان ثبت کنید تا چند مجری معتبر، قیمت و روش اجرا را پیشنهاد بدهند.
اشتباهات رایج در اجرای چاه ارت
بیشتر چاه ارتهایی که چند سال بعد در تست رد میشوند، قربانی یکی از همین اشتباهها هستند:
- تحویل کار بدون تست نهایی: چاهی که عدد اندازهگیریشده و گزارش ندارد، عملاً تاییدیه هم ندارد؛ تست مستند را شرط تحویل کار کنید.
- مصالح نامرغوب: سیم و صفحهٔ غیراستاندارد زودتر دچار خوردگی میشود و مقاومت سالبهسال بالا میرود؛ خرابیاش هم دیر معلوم میشود.
- نمک بهجای مواد کاهندهٔ استاندارد: نمک موقتی مقاومت را پایین میآورد، ولی خوردگی الکترود را تسریع و عمر چاه را کوتاه میکند.
- فراموششدن تست دورهای: مقاومت زمین با خشکی فصلی خاک و فرسودگی اتصالها تغییر میکند؛ ارتی که یکبار خوب بوده، لزوماً هنوز خوب نیست.
- مجری بدون تجهیزات اندازهگیری: اجرای ارت بدون ارتسنج مثل سیمکشی بدون فازمتر است؛ قبل از قرارداد، از داشتن دستگاه و نمونهٔ گزارش مطمئن شوید.
راه دورزدن همهٔ این خطاها یکی است: مجریای انتخاب کنید که هم اجرا بلد باشد و هم اندازهگیری، و توافق کنید تسویهٔ نهایی بعد از دیدن عدد تست و تحویل گزارش انجام شود. همین یک بند ساده در توافق، بهترین ضمانت کیفیت اجراست.

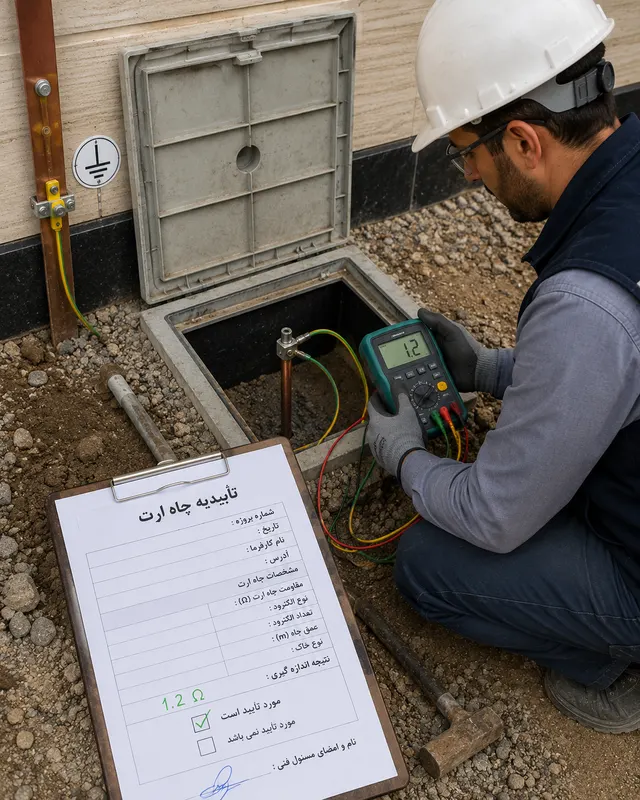

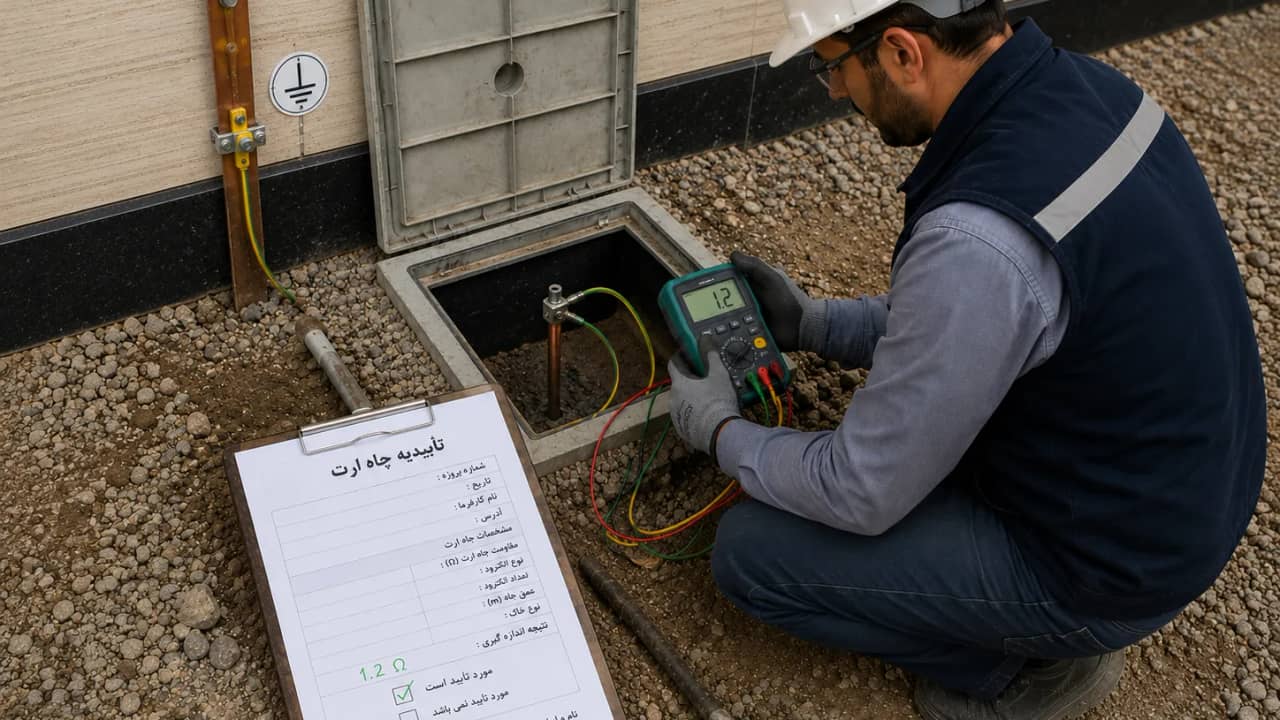

تست مقاومت زمین چگونه انجام میشود و عدد آن چه میگوید؟
در متن بالا گفتیم تست نهایی شرط تحویل کار است؛ اما خودِ این اندازهگیری روش و شرایط مشخصی دارد و اگر درست انجام نشود، عددِ روی برگه هیچچیز را ثابت نمیکند. آنچه ارتسنج میسنجد، مقاومت مسیر عبور جریان از الکترود به تودهٔ زمین است — یعنی ترکیبی از خاک، مواد کاهنده و کیفیت اتصالها، نه فقط جنس صفحهٔ مسی.
روش سهسیمه (افت پتانسیل)
رایجترین روش برای تحویل کار و تاییدیه است: دو میلهٔ کمکی در فاصلهای مشخص از چاه در زمین کوبیده میشوند و دستگاه با تزریق جریان و اندازهگیری ولتاژ، مقاومت را حساب میکند. نکتهٔ فنی مهم این است که سیم ارت باید در لحظهٔ تست از شینهٔ تابلو جدا باشد، وگرنه مسیرهای موازیِ ساختمان عدد را بهطور کاذب پایین نشان میدهند. فاصله و امتداد میلههای کمکی هم دلخواه نیست؛ اگر خیلی نزدیک به چاه کوبیده شوند، نتیجه غیرقابلاتکاست.
روش کلمپی، بدون قطع مدار
وقتی نمیتوان سیستم را از مدار خارج کرد — مثلاً در اتاق سرور یا واحد صنعتیِ در حال کار — از ارتسنج کلمپی استفاده میشود که فک آن دور سیم ارت بسته میشود و بدون میلهٔ کمکی اندازه میگیرد. این روش برای پایش دورهای و مقایسهٔ روند بسیار مفید است، ولی در سیستمهای تکالکترودی همیشه جایگزین روش سهسیمه نمیشود؛ بعضی مراجع هم گزارشِ روش افت پتانسیل را ترجیح میدهند.
چه چیزهایی عدد را جابهجا میکند
یک چاه واحد در دو تاریخ مختلف میتواند دو عدد متفاوت بدهد. رطوبت خاک (بعد از باران در برابر اواخر تابستان)، دمای زمین در سرمای شدید، سفتشدن یا شستهشدن مواد کاهنده و شلشدن پیچ اتصال، همگی روی نتیجه اثر میگذارند. به همین دلیل هر عدد فقط وقتی معنا دارد که تاریخ، روش و شرایط ثبتشدهٔ کنارش را هم داشته باشید — و حد قابلقبول را همان مرجعی تعیین میکند که از شما تاییدیه خواسته است.
گزارش تست و مدارکی که همراه تاییدیه ارائه میشود
بیشتر رفتوبرگشتها با ناظر یا کارشناس، نه سرِ کیفیت اجرا که سرِ ناقصبودن مدارک پیش میآید. یک گزارش قابل استناد معمولاً چند قلم ثابت دارد؛ قبل از تسویه، برگه را با این فهرست تطبیق بدهید:
| قلم مدرک | چرا کارشناس به آن نگاه میکند |
|---|---|
| مشخصات ملک و تاریخ تست | نشانی، کاربری و تاریخ دقیق، گزارش را به همان پرونده گره میزند و کهنهبودن آن را مشخص میکند. |
| مدل دستگاه و گواهی کالیبراسیون | عددی که با دستگاه فاقد کالیبراسیون معتبر گرفته شده باشد، معمولاً پذیرفته نمیشود. |
| روش اندازهگیری | سهسیمه یا کلمپی، و اینکه سیم ارت هنگام تست جدا بوده یا نه — این جمله اعتبار عدد را میسازد. |
| مشخصات الکترود و اتصال | نوع و ابعاد صفحه یا راد، عمق، مادهٔ کاهنده و نوع جوش یا بست، نشان میدهد اجرا با شرح کار خوانده میشود. |
| کروکی محل چاه | سالها بعد، برای تست دورهای یا ترمیم باید بدانید دریچه و مسیر سیم کجاست. |
| عکس مراحل پنهانشونده | نصب الکترود و محل جوش بعد از پرکردن چاه دیده نمیشود؛ عکس، تنها سند باقیمانده است. |
| نام، امضا و اطلاعات تماس مجری | گزارش بینام قابل پیگیری نیست؛ اگر مرجع ایراد بگیرد، باید بدانید با چه کسی تماس بگیرید. |
مبحث سیزدهم مقررات ملی ساختمان به طرح و اجرای تأسیسات برقی ساختمانها میپردازد و اتصال زمین و همبندی از موضوعات آن است؛ ولی خواستههای اجراییِ هر پرونده را همان مرجع صادرکنندهٔ تاییدیه اعلام میکند. پس بهجای حدسزدن، یک نسخه از فرم یا چکلیست مرجع را بگیرید و پیش از شروع کار به مجری بدهید. یک قلم جاافتاده مثل گواهی کالیبراسیون میتواند کل پروندهٔ تاییدیه را عقب بیندازد.
نشانههای افت کیفیت ارت و برنامهٔ نگهداری
چاه ارت جزو معدود بخشهای ساختمان است که خرابشدنش هیچ صدایی ندارد؛ تا روزی که اتفاق بیفتد، همهچیز عادی به نظر میرسد. این نشانهها یعنی وقت اندازهگیری دوباره رسیده است:
برنامهٔ نگهداری هم پیچیده نیست و چند کار ساده بیشتر ندارد:
- اندازهگیری در بدترین فصل: تست را در خشکترین دورهٔ سال تکرار کنید؛ عددِ آن روز، واقعیترین تصویر از وضعیت سیستم است.
- بازدید چشمی دریچهٔ چاه: دریچه باید قابل بازکردن بماند و زیر خاک، آسفالت یا وسایل انباری دفن نشود.
- بازرسی محل اتصال به تابلو: شلشدن پیچ شینه یا خوردگی کفشک، شایعترین علت بالارفتن مقاومت است و رفعش چند دقیقه طول میکشد.
- ترمیم بهجای اجرای دوباره: در بسیاری از موارد افزودن مادهٔ کاهنده، آبیاری کنترلشده یا اضافهکردن یک راد موازی کافی است و نیازی به حفاری از صفر نیست.
- نگهداشتن سوابق کنار هم: گزارشهای پیاپی را در یک پرونده بایگانی کنید؛ روند تغییر عدد، خیلی زودتر از خودِ عدد به شما هشدار میدهد.
اگر نتیجهٔ تست دورهای از حد موردنظر مرجع فاصله گرفت، پیش از هر تصمیمی شرح وضعیت و گزارش قبلی را به مجری بدهید تا میان ترمیم و بازسازی، انتخاب فنی انجام شود. همین سوابق باعث میشود پیشنهادهایی که برای ترمیم دریافت میکنید هم دقیقتر و قابلمقایسهتر باشند.
سوالات متداول
چاه ارت نقطهٔ اتصال سیستم برق ساختمان به زمین است. اگر جایی اتصالی رخ بدهد یا صاعقه بزند، جریان خطا از طریق آن به زمین تخلیه میشود و بهجای بدن انسان یا بورد تجهیزات، مسیر امنی پیدا میکند. کلیدهای محافظ جان هم برای عملکرد درست به ارت سالم متکیاند.
