نقشه‌برداری ساختمان و ملک؛ از نقشهٔ UTM و دستور نقشه تا پیاده‌سازی روی زمین

چطور پروژهٔ نقشه‌برداری را ثبت کنم؟

ثبت پروژه در ایزی‌اکیپ رایگان است و چند دقیقه بیشتر طول نمی‌کشد. برای اینکه پیشنهادهای دقیق‌تری بگیرید، این نکات را در توضیحات پروژه بنویسید:

1. نوع خدمت: نقشهٔ UTM، توپوگرافی، پیاده‌سازی، تفکیک یا کنترل در حین ساخت — اگر مطمئن نیستید، هدفتان را بنویسید تا خود متخصص راهنمایی کند.
2. مشخصات ملک: موقعیت، مساحت تقریبی و وضعیت زمین (خالی، در حال ساخت، ساخته‌شده).
3. مرجع خروجی: بنویسید نقشه برای کجا لازم است — اداره ثبت، شهرداری، طراح یا استفادهٔ داخلی.
4. مدارک موجود: اگر سند، نقشهٔ قبلی یا کروکی دارید، ضمیمه کنید؛ برآوردها دقیق‌تر می‌شود.

پیشنهادها را چطور مقایسه کنم؟

• قیمت را به تفکیک «برداشت میدانی»، «ترسیم و خروجی» و «مهر و مدارک رسمی» بخواهید تا پیشنهادها قابل مقایسه باشند.
• سابقهٔ کار مشابه — ثبتی یا کارگاهی — و نظرات کارفرمایان قبلی را ببینید.
• زمان تحویل و تعداد دفعات حضور در محل را هم کنار قیمت بگذارید؛ ارزان‌ترین پیشنهاد همیشه به‌صرفه‌ترین نیست.

قبل از شروع کار چه بپرسم؟

• خروجی دقیقاً چیست و با چه فرمتی تحویل می‌شود؟ آیا مورد قبول مرجع موردنظر من است؟
• اگر مرجع نقصی اعلام کند، اصلاح بر عهدهٔ کیست؟
• در پیاده‌سازی، آیا نقاط تحویلی صورت‌جلسه می‌شود و اگر میخی جابه‌جا شد، برگشت به محل بر چه اساسی انجام می‌گیرد؟
• هزینهٔ رفت‌وآمد و بازدید مجدد داخل قیمت است یا جداگانه محاسبه می‌شود؟

نقشه‌برداری ساختمان و ملک یعنی اندازه‌گیری دقیق زمین و بنا: تعیین حدود و مساحت واقعی، نقشهٔ UTM برای کارهای ثبتی و مدارک دستور نقشهٔ شهرداری، و پیاده‌کردن نقشهٔ ساختمان روی زمین. تعرفهٔ ثابتی ندارد و به مساحت، نوع خدمت و دقت بستگی دارد. اینجا می‌بینید هر خدمت کِی لازم می‌شود، کار چطور پیش می‌رود و پیش از توافق چه چیزی را باید روشن کنید.

چه زمانی به نقشه‌برداری ملک نیاز دارید؟

نقشه‌برداری فقط کار پروژه‌های بزرگ عمرانی نیست؛ بیشتر مالکان اولین‌بار وقتی سراغ نقشه‌بردار می‌روند که پای سند، پروانه یا شروع ساخت در میان است:

خروجی کار در همهٔ این حالت‌ها یک نقشه یا گزارش دقیق است که یا به مرجع رسمی می‌رود یا مبنای اجرای ساختمان می‌شود. هرچه هدفتان را دقیق‌تر بگویید، پیشنهادهایی که می‌گیرید واقعی‌تر است.

انواع خدمات نقشه‌برداری ساختمان و ملک

«نقشه‌برداری» یک خدمت واحد نیست و هر زیرخدمت، تجهیزات و خروجی خودش را دارد. نوع خدمت، مهم‌ترین چیزی است که هنگام ثبت پروژه باید بنویسید:

نقشهٔ UTM، جانمایی پلاک و مدارک دستور نقشه

موقعیت دقیق ملک در مختصات سراسری برداشت می‌شود. همین نقشه هم برای درخواست‌های اداره ثبت (جانمایی پلاک و تعیین موقعیت) کاربرد دارد و هم پایهٔ برداشت وضع موجودی است که شهرداری برای صدور دستور نقشه می‌خواهد؛ معمولاً باید مطابق فرمت همان مرجع تهیه و توسط فرد دارای صلاحیت مهر شود.

نقشه‌برداری توپوگرافی

پستی‌وبلندی زمین، شیب‌ها و عوارض موجود — دیوار، درخت، تیر برق و ساختمان‌های اطراف — برداشت می‌شود. مبنای طراحی معماری و محاسبهٔ حجم خاک‌برداری است و برای زمین شیب‌دار اجتناب‌ناپذیر.

پیاده‌سازی نقشه و میخ‌کوبی محورها

نقطهٔ مقابل برداشت: نقشهٔ طراحی‌شده روی زمین منتقل می‌شود؛ گوشه‌های ملک، محور ستون‌ها و تراز فونداسیون میخ‌کوبی و تحویل می‌شود. خطای کوچک این مرحله در طبقات بالاتر بزرگ می‌شود و اصلاحش پرهزینه است.

ترازیابی و کنترل در حین اجرا

تراز طبقات، شاقولی‌بودن ستون‌ها و ابعاد اجراشده مرحله‌ای کنترل می‌شود تا خطا قبل از پیشرفت کار پیدا شود. در پروژه‌های مجاور گود، پایش نشست هم همین تخصص است و گزارشش مبنای تصمیم‌های ایمنی می‌شود.

تفکیک آپارتمان و زمین

مساحت دقیق هر واحد یا قطعه برداشت و نقشهٔ تفکیکی مطابق ضوابط تهیه می‌شود؛ سند هر واحد بر پایهٔ همین نقشه صادر می‌شود و دقتش مستقیماً روی متراژ سند اثر می‌گذارد.

مراحل انجام نقشه‌برداری ملک

مسیر کار در بیشتر پروژه‌ها همین چهار مرحله است؛ آنچه پروژه‌ها را از هم جدا می‌کند، دقت لازم و مرجعی است که خروجی را می‌پذیرد:

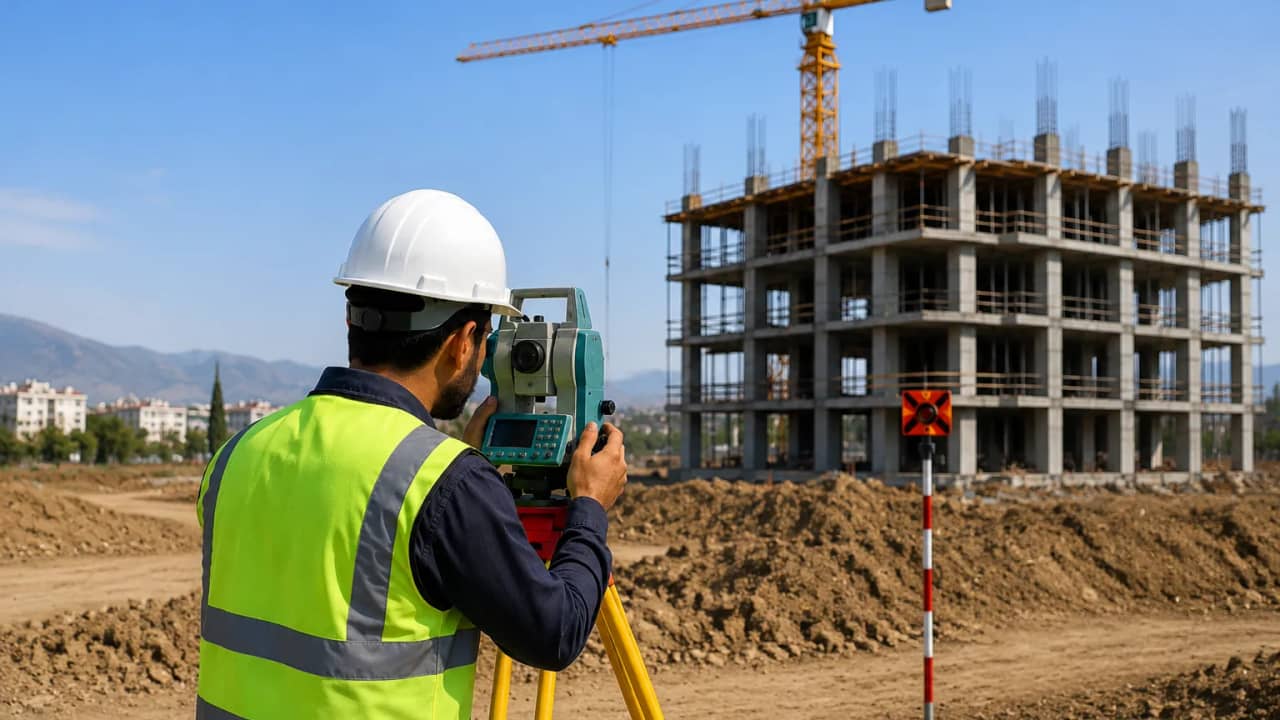

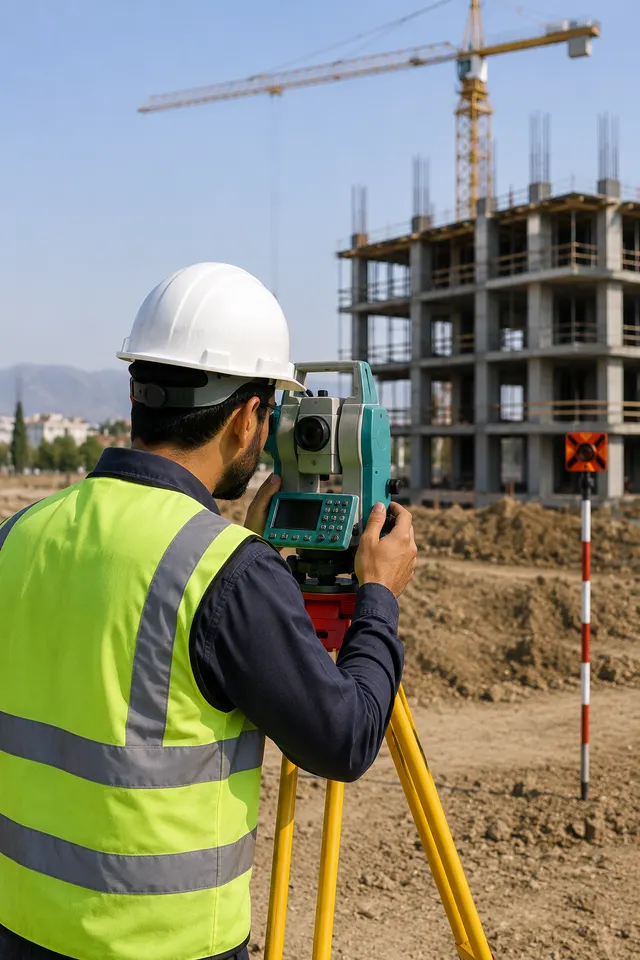

ابزار کار هم فرق می‌کند: در برداشت شهری و پیاده‌سازی توتال‌استیشن رایج‌تر است، در زمین‌های باز گیرندهٔ ماهواره‌ای سرعت را بالا می‌برد و در پروژه‌های وسیع برداشت پهپادی به کمک می‌آید.

پیش از توافق: چه چیزی برآورد را جابه‌جا می‌کند و کجا کار دوباره می‌شود؟

دو زمین هم‌متراژ می‌توانند برآورد کاملاً متفاوتی بگیرند، و بیشتر دوباره‌کاری‌های این حوزه هم ریشه در چند نکتهٔ ساده دارد. این دو فهرست را کنار هم بخوانید:

آنچه برآورد نقشه‌بردار را جابه‌جا می‌کند:

• مساحت و شکل زمین: زمین بزرگ‌تر و شکسته‌تر، نقاط برداشت و زمان کار بیشتری می‌خواهد.
• نوع خدمت و دقتی که مرجع می‌خواهد: نقشهٔ UTM یک ملک شهری با پیاده‌سازی محورهای ساختمان چندطبقه، دو کار با دو سطح دقت‌اند.
• شرایط زمین و فاصلهٔ آن: شیب تند، پوشش گیاهی و سختی تردد برداشت را طولانی می‌کند؛ خارج از شهر رفت‌وآمد هم اضافه می‌شود و نقشه‌بردار نزدیک‌تر معمولاً پیشنهاد بهتری می‌دهد.
• مهر و مدارک رسمی: نقشهٔ ممهوری که به مرجع ارائه می‌شود، از برداشت سادهٔ داخلی سنگین‌تر است.
• تعداد دفعات حضور: کنترل مرحله‌ای در طول ساخت، برخلاف برداشت یک‌باره، قرارداد دوره‌ای می‌خواهد.

آنچه کار را دوباره می‌کند:

• نگفتن مرجع خروجی: نقشه‌ای که اداره ثبت می‌پذیرد با نقشهٔ موردنیاز شهرداری یا طراح یکی نیست؛ اگر از ابتدا نگویید خروجی برای کجاست، ممکن است کار دوباره انجام شود.
• انتخاب فقط بر اساس ارزان‌ترین پیشنهاد: دقت پایین در پیاده‌سازی یعنی خطا در فونداسیون و ستون‌ها؛ جبرانش پرهزینه‌تر از اختلاف پیشنهادهاست. سابقهٔ کار مشابه — ثبتی یا کارگاهی — را هم کنار عدد بگذارید.
• نداشتن صورت‌جلسهٔ تحویل نقاط: اگر میخی حین اجرا جابه‌جا شود، بدون صورت‌جلسه معلوم نیست مسئولیت با کیست.
• موکول‌کردن برداشت به بعد از معامله: حدود و مساحت را پیش از قطعی‌شدن خرید بسنجید، نه وقتی کار از کار گذشته است.

تا امروز ۵۷۷ پروژهٔ واقعی در ایزی‌اکیپ ثبت شده و ۳٬۷۲۴ پیشنهاد روی آن‌ها گذاشته شده؛ الگوی تکرارشونده این است که هر جا کارفرما هدف و مرجع خروجی را از ابتدا نوشته، پیشنهادها به هم نزدیک‌تر و قابل‌مقایسه‌تر بوده‌اند. پس پیش از توافق همین یک خط را مکتوب کنید: چه چیزی، با چه دقتی، برای چه مرجعی و در چه زمانی تحویل می‌شود. پروژهٔ نقشه‌برداری خود را ثبت کنید تا چند نقشه‌بردار روش کار و پیشنهادشان را بفرستند.
