طراحی نقشه ساختمان — نقشه‌های چهار رشتهٔ معماری، سازه، برق و مکانیک برای جواز ساخت

چطور پروژهٔ طراحی نقشه ساختمان را ثبت کنم؟

ثبت پروژه رایگان است و چند دقیقه بیشتر وقت نمی‌گیرد. متراژ زمین، شهر و محله، تعداد طبقات مورد نظر و اینکه دستور نقشه دارید یا نه را بنویسید؛ اگر فقط نقشهٔ جواز می‌خواهید یا نقشهٔ اجرایی کامل هم لازم دارید، همان‌جا ذکر کنید. هرچه توضیح شما دقیق‌تر باشد، پیشنهادها هم دقیق‌تر و قابل‌مقایسه‌تر می‌شوند. بعد از ثبت، پیشنهادهای مهندسان و دفترهای طراحی را با قیمت و شرح خدمات در همان صفحهٔ پروژه می‌بینید.

پیشنهادها را چطور مقایسه کنم؟

فقط به عدد آخر نگاه نکنید. ببینید هر پیشنهاد کدام رشته‌ها را پوشش می‌دهد، فاز یک است یا فاز دو هم دارد، چند بار اصلاح طرح در آن دیده شده و پیگیری تایید شهرداری با کیست. سابقهٔ طراح، نمونه نقشه‌های قبلی و نظرات کارفرمایان قبلی، تصویر واقعی‌تری از کیفیت می‌دهد تا قیمتِ تنها.

قبل از شروع کار چه بپرسم؟

• نقشه‌ها با مهر و برگهٔ طراحی مهندسانِ دارای پروانه تحویل می‌شود؟ ثبت نظام مهندسی با کیست؟
• چند مرتبه اصلاح معماری در توافق دیده شده و اصلاحات اضافه چطور محاسبه می‌شود؟
• خروجی دقیقاً چیست: فقط نقشهٔ جواز یا نقشه‌های اجرایی و جزئیات هم همراهش هست؟
• زمان‌بندی هر مرحله و مسئول پیگیری تاییدهای شهرداری مشخص است؟
• فایل‌های نقشه در پایان کار به خود شما تحویل داده می‌شود؟

اگر پروندهٔ جواز ساخت باز کرده‌اید، اولین چیزی که شهرداری از شما می‌خواهد نقشه است: مجموعه‌ای از نقشه‌های معماری، سازه، تأسیسات برقی و تأسیسات مکانیکی که مهندسانِ دارای پروانه امضا کرده باشند.

طراحی نقشه ساختمان یعنی همین پرونده؛ نه فایلِ آماده‌ای که برای زمین دیگری کشیده شده و ابعاد و ضوابطش با ملک شما نمی‌خواند. تفاوت این دو را مالک‌ها معمولاً وقتی می‌فهمند که نقشه پشت کنترل شهرداری مانده و باید از اول کشیده شود.

برای گرفتن پروانهٔ ساخت چه نقشه‌هایی لازم دارید؟

به پرونده‌ای که برای صدور پروانه تحویل شهرداری می‌شود «نقشه‌های چهارگانه» یا «طراحی چهار رشته» می‌گویند، چون چهار تخصصِ جدا ولی به‌هم‌وابسته آن را می‌سازند. هر رشته را مهندسِ دارای پروانهٔ همان رشته طراحی و امضا می‌کند و برگهٔ طراحی او در سازمان نظام مهندسی ثبت می‌شود؛ همان سندی که نشان می‌دهد مسئولیت فنی این نقشه گردنِ چه کسی است. به همین دلیل نقشهٔ بی‌مهر، هر قدر هم مرتب کشیده شده باشد، در شهرداری پذیرفته نمی‌شود.

دامنهٔ خدماتی که از هر رشته خواسته می‌شود، بسته به گروه ساختمان فرق می‌کند و همیشه هم هر چهار رشته با عمق یکسان وارد پرونده نمی‌شوند؛ اما چارچوب پرونده همین است. جدول زیر نشان می‌دهد هر رشته چه چیزی را روی کاغذ می‌آورد و در کدام مرحله به آن نیاز پیدا می‌کنید:

ترتیب ستون آخر تصادفی نیست. این چهار مجموعه سندِ جدا از هم نیستند؛ سازه روی معماری سوار می‌شود و برق و مکانیک باید از لابه‌لای همان تیرها و سقف‌ها عبور کنند. اگر معماری هنوز قطعی نشده باشد و طراح سازه کار را شروع کند، هر جابه‌جاییِ یک دیوار می‌تواند محاسبات را از اول ببرد. طراحی هماهنگ یعنی تداخل‌ها روی کاغذ حل شود، نه وسط اجرا و با تخریب و دوباره‌کاری.

دستور نقشه؛ سندی که طراحی از آن شروع می‌شود

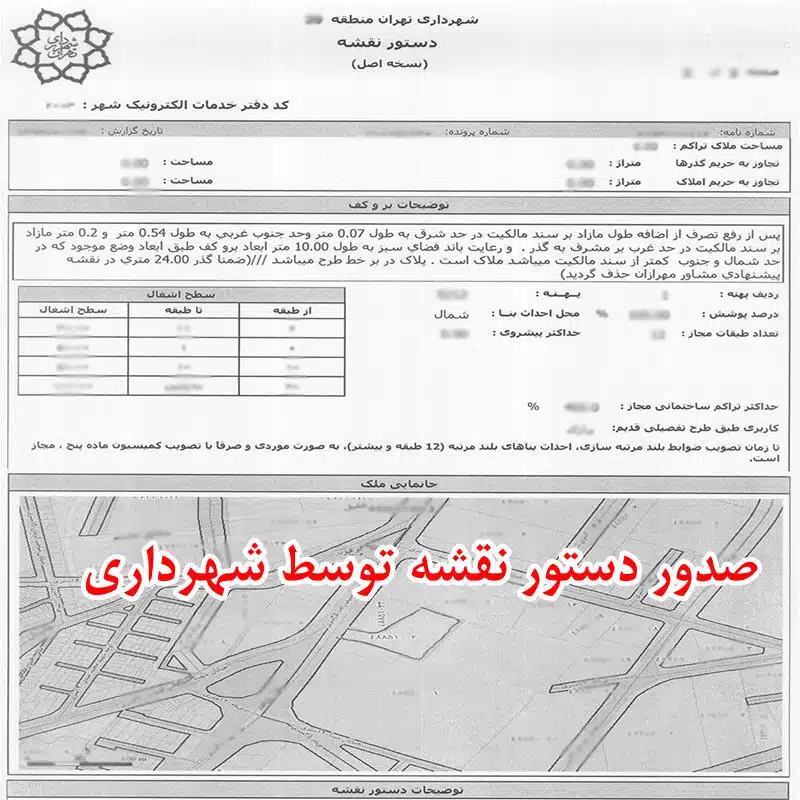

خیلی از مالک‌ها با یک تصویر ذهنی سراغ طراح می‌روند: «همان‌قدر که ساختمان روبه‌رویی ساخته». اما اینکه روی زمین شما چند طبقه و چه مقدار زیربنا مجاز است، تصمیم طراح نیست؛ شهرداری آن را تعیین می‌کند. پس از تشکیل پرونده، شهرداری سندی به نام دستور نقشه صادر می‌کند و در آن سطح اشغال، تراکم، تعداد طبقات مجاز، کاربری و عقب‌نشینی احتمالی ملک را مشخص می‌کند. طراحی معماری دقیقاً از همین‌جا شروع می‌شود.

اهمیت این سند وقتی روشن می‌شود که کسی از آن رد شود. نقشه‌ای که پیش از دستور نقشه کشیده شده، در بهترین حالت باید اصلاح شود و در بدترین حالت از اول طراحی می‌شود — چون اگر تراکمِ ابلاغی با فرض شما نخواند، تعداد واحدها، جانمایی پارکینگ و حتی ارتفاع ساختمان عوض می‌شود و هر چهار رشته پشت سر هم به‌هم می‌ریزند. به همین دلیل هم نقشهٔ آماده یا کپیِ نقشهٔ یک ساختمان مشابه، معمولاً به‌کار پروندهٔ جواز نمی‌آید: ابعاد زمین، ضوابط منطقه و وضعیت خاکِ هر ملک فرق دارد.

نکتهٔ عملی این است که پیش از سفارش طراحی بدانید در کدام نقطه ایستاده‌اید: اگر دستور نقشه را گرفته‌اید آن را در اختیار طراح بگذارید تا برآوردش واقعی باشد، و اگر نگرفته‌اید همین را صریح بگویید.

مسیر طراحی تا صدور پروانه چطور طی می‌شود؟

مسیر از شهرداری شروع می‌شود و به شهرداری هم برمی‌گردد. قدم اول تشکیل پرونده و گرفتن دستور نقشه است؛ تا وقتی ظرفیت ساختِ ملک ابلاغ نشده، هر خطی که کشیده شود روی فرض بنا شده است. با رسیدن این ابلاغیه، طراحی معماری آغاز می‌شود: پلان طبقات، نما و برش مطابق دستور نقشه و ضوابط طرح تفصیلی تهیه می‌شود و جانمایی اتاق‌ها، پارکینگ و نورگیری در چند رفت‌وبرگشت با شما به نسخهٔ نهایی می‌رسد. همین نسخه است که برای تایید به شهرداری می‌رود.

وقتی معماری قطعی شد، نوبت سازه است. بارها و دهانه‌ها از همان پلان بیرون می‌آید، اسکلت و فونداسیون طراحی و دفترچهٔ محاسبات تهیه می‌شود، و انتخاب بین اسکلت بتنی و فلزی هم با توجه به شرایط زمین و خواستهٔ شما همین‌جا نهایی می‌شود. پس از آن طراحی تأسیسات برقی و مکانیکی کنار هم پیش می‌رود: مسیر لوله‌ها و داکت‌ها، مدارهای برق و محل تجهیزات طوری چیده می‌شود که با تیرها و سقف‌های سازه تداخل نداشته باشد — تداخلی که اگر روی کاغذ حل نشود، روی کارگاه با تخریب حل می‌شود.

مرحلهٔ آخر امضاست. مهندسانِ دارای پروانه در هر رشته نقشه‌ها را مهر می‌کنند و برگهٔ طراحی در سازمان نظام مهندسی ثبت می‌شود؛ به همین دلیل باید پیش از سفارش مطمئن شوید طراح برای پروژهٔ شما ظرفیت آزاد دارد. پرونده بعد از آن در شهرداری کنترل می‌شود، عوارض محاسبه و پروانهٔ ساخت صادر می‌شود. از اینجا به بعد نوبت انتخاب مجری و شروع اجراست.

در عمل، بیشترین معطلی‌ها یا در رفت‌وبرگشت‌های تایید معماری اتفاق می‌افتد یا وقتی رشته‌ها بدون هماهنگی طراحی شده‌اند و در کنترل نهایی مغایرت دربیاید. سپردن هر چهار رشته به یک تیم هماهنگ، هر دو ریسک را کوچک می‌کند و یک طرفِ پاسخگو برای کل پرونده باقی می‌گذارد؛ به‌جای اینکه هر اصلاح بین چند طراح دست‌به‌دست شود و کسی مسئول مغایرت نباشد.

فاز یک یا فاز دو؛ کدام‌یک برای پروندهٔ شما لازم است؟

وقتی برای طراحی استعلام می‌گیرید، بارها به دو اصطلاح «فاز یک» و «فاز دو» برمی‌خورید. تفاوتشان را بدانید، چون تفاوت اصلیِ پیشنهادها معمولاً همین‌جاست:

فاز یک: نقشه‌ای که پروانه با آن صادر می‌شود

فاز یک همان نسخه‌ای است که به شهرداری و نظام مهندسی ارائه می‌شود: پلان‌ها، نما و برش، نقشه‌های سازه با دفترچهٔ محاسبات و طرح کلی تأسیسات. هدف این نسخه گرفتن پروانه است و کلیات ساختمان — ابعاد، طبقات، جانمایی و سیستم‌های اصلی — را قطعی می‌کند.

فاز دو: نقشه‌ای که ساختمان با آن ساخته می‌شود

فاز دو نسخهٔ کارگاهی همان طرح است؛ با جزئیات اجرایی، اندازه‌گذاری دقیق، جداول میلگرد و مشخصات فنی تجهیزات. برای صدور پروانه الزامی نیست، اما هر تصمیمی که در نقشه نیامده باشد، در کارگاه به سلیقهٔ مجری گرفته می‌شود.

پس اگر فقط می‌خواهید پرونده را ببندید و جواز بگیرید، فاز یک کافی است. اگر قصد ساخت جدی دارید، از همان ابتدا تکلیف فاز دو را در قرارداد طراحی روشن کنید؛ اضافه‌کردنش پس از پایان کار همیشه دشوارتر است.

کدام ملک‌ها به پروندهٔ نقشهٔ تازه نیاز پیدا می‌کنند؟

هر جا پای پروانهٔ ساخت یا تغییر جدی در بنا وسط باشد، نقشهٔ مهرشدهٔ مهندس هم لازم می‌شود. رایج‌ترین حالت‌ها این‌ها هستند:

آنچه این حالت‌ها را به هم وصل می‌کند، امضای مهندس است؛ مرجع صدور مجوز فقط نقشه‌ای را می‌پذیرد که مهندسِ دارای پروانهٔ همان رشته آن را طراحی و امضا کرده باشد. پس انتخاب طراح را نمی‌شود به بعد موکول کرد؛ از همان قدم اول بخشی از مسیر جواز است.

چه چیزهایی حجم کار طراحی را کم و زیاد می‌کند؟

حق‌الزحمهٔ طراحی عدد از پیش آماده‌ای ندارد، چون حجم کاری که پشت آن است از پروژه‌ای به پروژهٔ دیگر فرق می‌کند. دو زمین با متراژ برابر می‌توانند پرونده‌های کاملاً نامتقارنی داشته باشند. عواملی که بیشترین اثر را می‌گذارند این‌هایند:

• متراژ زیربنا و تعداد طبقات: مبنای اصلی محاسبهٔ حق‌الزحمه است؛ هرچه زیربنا بیشتر باشد، حجم کار هر چهار رشته بالاتر می‌رود.
• گروه ساختمان: ساختمان‌ها بر اساس تعداد طبقات و زیربنا گروه‌بندی می‌شوند؛ گروه‌های بالاتر خدمات مهندسی کامل‌تری می‌طلبند.
• نوع اسکلت و شرایط زمین: دهانه‌های بلند، چند زیرزمین، گودبرداری عمیق یا زمین نامنظم، محاسبات سازه را سنگین‌تر و پرکارتر می‌کند.
• سطح خدمات (فاز یک یا فاز دو): نقشهٔ لازم برای جواز با نقشهٔ اجراییِ پر از جزئیات یکی نیست؛ فاز دو کار بیشتری می‌برد ولی در دورهٔ اجرا خودش را جبران می‌کند.
• خواسته‌های معماری: نمای خاص، واحدهای دوبلکس، رمپ‌های متعدد یا پلان‌های غیرمعمول، ساعت‌های طراحی را زیاد می‌کند.
• تعداد دفعات اصلاح طرح: اگر خواسته‌ها وسط کار عوض شود، معماری و به‌دنبالش سه رشتهٔ دیگر دوباره بازبینی می‌شوند؛ به همین دلیل سقف اصلاحات را از ابتدا در توافق بیاورید.
• شهر و منطقه: روال شهرداری‌ها و سازوکار خدمات مهندسی شهر به شهر متفاوت است و روی زمان و حجم پیگیری اثر می‌گذارد.

چون این عوامل از ملکی به ملک دیگر جابه‌جا می‌شوند، برآوردی که به کار شما بیاید فقط وقتی به دست می‌آید که مشخصات همین ملک — دستور نقشه، ابعاد زمین و سطح خدماتی که می‌خواهید — جلوی طراح باشد. پروژهٔ طراحی نقشه را ثبت کنید تا مهندسان و دفاتر طراحی، شرح خدمات و پیشنهادشان را بر همان مبنا بنویسند.

جاهایی که پروندهٔ نقشه معمولاً گیر می‌کند

بیشتر دوباره‌کاری‌ها و معطلی‌های این خدمت از چند اشتباه تکراری می‌آید که همه قابل پیشگیری‌اند:

• طراحی پیش از گرفتن دستور نقشه. اگر تراکم یا تعداد طبقاتِ ابلاغی با فرض شما نخواند، همهٔ نقشه‌ها باید از اول طراحی شود.
• کپی‌کردن نقشهٔ یک ساختمان مشابه. ابعاد زمین، ضوابط منطقه و وضعیت خاک هر ملک فرق دارد؛ نقشهٔ کپی معمولاً در کنترل شهرداری یا وسط اجرا گیر می‌کند.
• سفارش جداگانهٔ رشته‌ها بدون هماهنگی. وقتی طراح برق و مکانیک از سازه بی‌خبر باشد، تداخل تیر و داکت و لوله در کارگاه ظاهر می‌شود و اصلاحش گران است.
• نپرسیدن دربارهٔ ظرفیت طراح. مهندس باید برای ثبت برگهٔ طراحی پروژهٔ شما ظرفیت آزاد داشته باشد؛ اگر نداشته باشد، پرونده پشت همین یک مرحله می‌ماند.
• انتخاب فقط بر اساس ارزان‌ترین پیشنهاد. نقشهٔ بدون جزئیات، هزینه را حذف نمی‌کند؛ فقط آن را به دورهٔ اجرا منتقل می‌کند. شرح خدمات را کنار پیشنهاد بگذارید و هر دو را با هم بسنجید.
• رها کردن فاز دو. نقشهٔ جواز برای گرفتن پروانه کافی است، برای ساختن نه؛ بدون جزئیات اجرایی، تصمیم‌های فنی به سلیقهٔ کارگاه واگذار می‌شود.
• تحویل‌نگرفتن فایل‌های نقشه. در پایان کار فایل‌های قابل‌ویرایش را از طراح بگیرید؛ هر اصلاح بعدی، از تغییر جزئی تا پروندهٔ اضافه‌اشکوب، بدون آن‌ها سخت و پرهزینه می‌شود.

هر کدام از این‌ها را که پیش از سفارش طراحی کنار بگذارید، یک رفت‌وبرگشت کمتر با شهرداری خواهید داشت. مالکی که دستور نقشه‌اش را گرفته، سطح خدمات را از ابتدا روشن کرده و رشته‌ها را به تیمی هماهنگ سپرده، معمولاً پرونده‌اش را بدون توقف‌های طولانی می‌بندد و فایل‌های نقشه هم برای هر تغییر بعدی دستش می‌ماند.
